철골용접

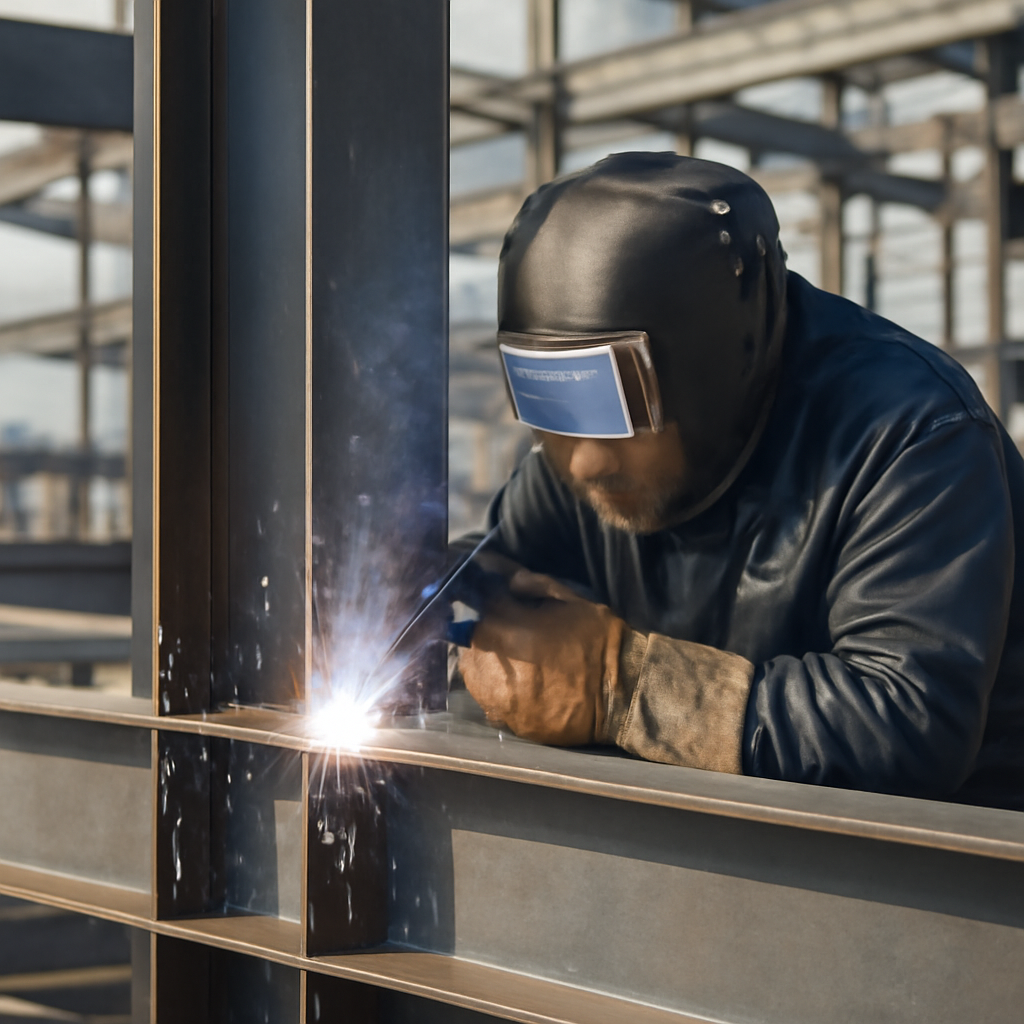

건축물의 철골용접은 H형강, 각형강관, 강판, 브래킷과 같은 철골 부재를 열과 압력으로 접합해 하나의 구조체로 만드는 작업입니다. 단순히 금속을 녹여 붙이는 공정이 아니라 부재의 하중 전달, 접합부의 강도, 시공 오차, 변형, 내구성까지 함께 관리해야 하는 구조 시공의 핵심 단계입니다. 용접부의 품질이 확보되지 않으면 설계도서에서 예상한 부재 성능이 현장에서 그대로 발휘되지 않을 수 있습니다.

특히 건축 분야에서는 기둥과 보의 접합, 가새 설치, 베이스플레이트 고정, 철골 계단과 난간 부착, 현장 이음부 시공 등 다양한 위치에서 철골용접이 활용됩니다. 같은 용접이라도 공장 제작인지 현장 시공인지, 모재의 두께와 재질이 무엇인지, 접합부가 인장·전단·휨 중 어떤 힘을 받는지에 따라 적용 방법과 검사 수준이 달라집니다. 따라서 작업 전에는 구조도, 접합 상세도, 용접기호, 재료 성적서와 시공계획을 함께 검토해야 합니다.

철골용접의 기본 개념

용접은 모재 또는 별도의 용가재를 열원으로 가열해 접합부에 금속 결합을 형성하는 방식입니다. 아크용접에서는 전극과 모재 사이에 발생하는 아크의 열로 금속을 용융시키며, 용융금속이 식으면서 용접금속과 열영향부가 만들어집니다. 이때 용접부는 용접금속, 모재, 열영향부가 연속적으로 연결된 영역으로 이해해야 합니다.

용접 품질은 외관만으로 완전히 판단할 수 없습니다. 비드의 크기와 모양이 적절해도 내부에 기공, 슬래그 혼입, 융합 불량 또는 균열이 있을 수 있습니다. 반대로 표면이 다소 거칠어 보여도 설계된 크기와 검사 기준을 만족할 수 있으므로, 육안 확인과 필요한 비파괴검사를 조합해 판단합니다. 구조적으로 중요한 접합부는 설계자와 시공 책임자가 정한 품질 기준, 적용 규격, 검사 범위를 우선해야 합니다.

접합부가 담당하는 역할

• 하중 전달: 보와 기둥 사이의 축력, 전단력, 휨모멘트 등을 안전하게 전달합니다.
• 형상 유지: 철골 골조의 직각도와 수직도, 층간 위치를 유지합니다.
• 일체성 확보: 개별 부재를 하나의 골조로 연결해 구조적 거동을 안정시킵니다.
• 내구성 유지: 수분과 부식성 환경의 침투를 줄이고 장기적인 접합 성능을 확보합니다.

언제 철골용접이 필요한가

공장에서 철골 부재를 제작할 때는 절단과 천공만으로 해결하기 어려운 접합부를 만들기 위해 용접을 사용합니다. 기둥에 보 연결용 플레이트를 부착하거나, 서로 다른 부재를 조립 가능한 단위로 제작하거나, 강판을 보강재로 덧대는 경우가 대표적입니다. 공장에서는 작업 자세와 환경을 통제하기 쉬워 반복 생산과 품질 관리에 유리하지만, 부재 크기와 운송 조건을 고려해 분할 제작해야 합니다.

현장에서는 운송 후 부재를 맞추면서 생기는 이음부, 현장 맞댐이음, 시공 순서상 마지막에 완성되는 접합부에 용접이 적용될 수 있습니다. 다만 고소 작업, 바람과 습기, 제한된 자세, 주변 가연물 등으로 인해 공장보다 작업 조건이 불리합니다. 현장 용접이 필요한지 또는 고장력볼트 등 다른 접합 방식으로 대체할 수 있는지는 구조 설계, 장비 접근성, 공정, 품질 확보 가능성을 종합해 결정해야 합니다.

또한 기존 건축물의 증축, 용도 변경, 보강 공사에서도 철골용접이 사용됩니다. 이 경우 기존 부재의 부식 정도, 잔존 응력, 도장 상태, 매립 배관과 전기 설비의 위치를 먼저 확인해야 합니다. 기존 구조체에 임의로 부재를 붙이는 방식은 하중 경로와 접합부 성능을 보장하지 못할 수 있으므로 구조 검토와 작업 허가가 선행되어야 합니다.

주요 용접 방식과 세부 유형

피복아크용접

피복아크용접은 피복된 용접봉을 전극으로 사용하는 방식입니다. 장비 구성이 비교적 단순하고 현장 대응성이 높아 다양한 철골 접합부에 활용됩니다. 용접봉의 피복은 아크를 안정시키고 용접부를 대기 중 산소와 질소로부터 보호하는 역할을 합니다. 용접봉의 종류와 보관 상태, 건조 조건이 품질에 영향을 주므로 개봉 후 관리와 재사용 기준을 지켜야 합니다.

가스실드 아크용접

가스실드 아크용접은 보호가스를 공급해 용융지를 대기로부터 차단하는 방식입니다. 연속 와이어를 사용하는 반자동 작업에 적합하고 생산성이 높아 공장 제작에서 널리 활용됩니다. 가스 유량, 노즐 상태, 송급 속도, 전류와 전압이 균형을 이루지 않으면 기공이나 비드 불량이 생길 수 있습니다. 바람이 강한 현장에서는 보호가스가 흩어지지 않도록 방풍 대책을 마련해야 합니다.

서브머지드 아크용접

서브머지드 아크용접은 입상 플럭스 아래에서 아크를 발생시키는 방식입니다. 비교적 긴 직선 용접과 두꺼운 강판의 공장 제작에 적합하며, 작업 조건을 안정적으로 유지하면 높은 생산성을 기대할 수 있습니다. 장비 이동과 자세의 제약이 있어 모든 현장 접합부에 적용할 수 있는 것은 아니며, 플럭스의 건조와 회수 관리도 중요합니다.

필릿용접과 맞댐용접

필릿용접은 서로 직각 또는 일정 각도로 만나는 부재의 모서리를 삼각형에 가까운 단면으로 연결하는 방식입니다. 보강판, 거셋플레이트, 브래킷 접합 등에서 자주 사용되며 각장과 유효목두께가 설계 요구를 만족해야 합니다. 맞댐용접은 두 부재의 면을 마주 대고 연결하는 방식으로, 완전용입 또는 부분용입 여부에 따라 개선 형상과 검사 기준이 달라집니다. 접합부의 하중과 모재 두께에 맞춰 홈 각도, 루트 간격, 뒷면 처리 등을 정해야 합니다.

표준적인 진행 절차

1. 도면과 시방서 검토: 부재 규격, 강종, 용접기호, 용접재료, 용접 크기, 검사 범위와 허용 기준을 확인합니다. 현장 조건과 도면이 맞지 않으면 임의로 변경하지 않고 설계 담당자의 검토를 거칩니다.
2. 자재 확인: 강재의 재질과 두께, 변형 및 부식 상태, 용접재료의 규격과 보관 상태를 확인합니다. 서로 다른 강종을 연결할 때는 용접성 및 예열 조건을 별도로 검토해야 합니다.
3. 절단과 개선 가공: 접합면을 설계 형상으로 가공하고, 녹·기름·수분·도장·산화물 등 용접을 방해하는 이물질을 제거합니다. 절단면의 거친 부분과 과도한 틈은 수정해야 합니다.
4. 가조립과 가용접: 기준선과 중심선을 맞추고 부재의 직각도, 수직도, 루트 간격을 확인한 뒤 임시 고정합니다. 가용접은 본 용접의 일부가 될 수 있으므로 균열이나 결함이 있는 부분은 그대로 덮지 않습니다.
5. 예열과 본 용접: 모재 두께, 강종, 주변 온도, 수소 관리 조건에 따라 필요한 예열을 실시합니다. 용접 순서와 진행 방향은 수축과 변형을 줄이도록 계획하며, 층간 온도와 패스 간 청소 상태를 확인합니다.
6. 마무리와 교정: 슬래그와 스패터를 제거하고 비드의 끊김, 언더컷, 겹침, 균열 여부를 확인합니다. 과도한 강제 교정이나 국부 가열은 부재 성능과 치수에 영향을 줄 수 있으므로 승인된 방법으로 시행합니다.
7. 검사와 기록: 육안검사 후 필요에 따라 침투탐상, 자분탐상, 초음파탐상, 방사선투과검사 등을 적용합니다. 용접자, 용접재료, 작업일, 기상과 온도, 검사 결과 및 보수 이력을 기록해 추적성을 확보합니다.

품질을 좌우하는 선택 기준

장비 선택은 전류와 전압 범위만 비교해서 결정해서는 안 됩니다. 용접 자세, 케이블 길이, 전원 용량, 접지 상태, 이동성, 보호가스 공급 가능 여부, 소모품 조달성을 함께 검토해야 합니다. 두꺼운 부재나 구속이 큰 접합부는 높은 열입력이 항상 정답이 아니며, 과도한 열은 변형과 열영향부 확대를 일으킬 수 있습니다. 반대로 열이 부족하면 융합 불량과 불완전용입이 생길 수 있어 승인된 작업절차서의 범위 안에서 조절해야 합니다.

철골용접의 비용은 용접량만으로 결정되지 않습니다. 부재의 크기와 중량, 개선 가공과 운반, 가설 및 고소 장비, 작업자 수, 검사 범위, 도장 제거와 복구, 야간 또는 공정 간섭 여부가 함께 반영됩니다. 현장 조건이 복잡할수록 준비와 안전 조치에 필요한 시간이 늘어날 수 있으며, 결함 보수는 원래 작업보다 더 많은 절단·재용접·검사 공정을 요구할 수 있습니다.

결함 예방과 안전관리

주요 결함 예방

• 균열: 모재의 용접성, 높은 구속도, 급격한 냉각, 수소 유입이 원인이 될 수 있습니다. 적절한 용접재료 관리, 예열, 패스 간 청소와 냉각 관리가 필요합니다.
• 기공: 수분과 기름, 녹, 보호가스 부족, 과도한 아크 길이로 발생할 수 있습니다. 접합면을 건조하고 가스 호스와 노즐의 누설을 점검합니다.
• 언더컷과 오버랩: 전류, 진행 속도, 토치 또는 전극 각도가 적절하지 않을 때 나타날 수 있습니다. 작업 자세와 비드 형상을 중간중간 확인합니다.
• 융합 불량과 불완전용입: 개선 형상, 루트 간격, 전류와 운봉이 부적절할 때 발생합니다. 가용접 후 틈과 정렬 상태를 확인하고 필요 시 뒷면 처리나 추가 패스를 적용합니다.
• 변형: 용접 수축이 한쪽으로 집중되거나 용접 순서가 적절하지 않을 때 커집니다. 대칭 용접, 구속 조건 조정, 임시 지그와 치수 측정을 활용합니다.

작업 안전

용접 작업은 감전, 화재, 유해 흄, 아크광, 고열, 낙하와 추락 위험을 동시에 포함합니다. 작업 전 전원 케이블과 접지, 용접기 외함, 홀더와 토치, 가스통 고정 상태를 확인해야 합니다. 불티가 이동할 수 있는 범위의 가연물을 치우고, 제거할 수 없는 가연물은 불연성 덮개로 차단하며, 필요한 소화 설비와 감시 인원을 배치합니다.

작업자는 용접면 또는 적합한 차광 보호구, 난연성 작업복, 용접장갑, 안전화, 보안면과 호흡 보호구를 작업 환경에 맞게 사용해야 합니다. 밀폐공간이나 환기가 부족한 장소에서는 산소 결핍과 유해가스 축적 여부를 확인하고, 단독 작업을 피하며 출입과 구조 절차를 마련해야 합니다. 고소 작업에서는 용접 케이블과 가스호스가 통로를 방해하지 않도록 정리하고 추락 방지 설비를 별도로 확보해야 합니다.

시공 후 관리와 기록

검사가 끝난 접합부는 용접 흄, 슬래그, 스패터와 수분을 제거한 뒤 표면 처리와 도장 절차로 넘어갑니다. 방청도장이나 내화피복을 적용할 때는 용접부의 표면 청정도, 잔존 결함 보수 여부, 도막 두께와 건조 상태를 확인해야 합니다. 도장으로 결함을 가리는 일이 없도록 검사와 보수를 먼저 완료해야 합니다.

완공 후에는 접합부 주변의 누수, 도장 박리, 녹 발생, 균열성 흔적, 부재 처짐 또는 비정상 진동을 정기적으로 관찰합니다. 특히 외기에 노출되거나 결로가 발생하는 부위, 배수 불량으로 물이 고이는 부위, 서로 다른 금속이 접촉하는 부위는 부식이 빨라질 수 있습니다. 이상이 보이면 표면을 임의로 갈아내거나 덧용접하기보다 구조 영향과 원인을 먼저 확인해야 합니다.

품질 기록에는 사용 강재와 용접재료, 작업자 자격 및 배정, 작업절차서, 예열과 층간 온도 확인, 용접 위치, 검사 결과, 보수 내역을 포함하는 것이 좋습니다. 기록이 남아 있으면 유지관리 중 이상이 생겼을 때 동일 부위의 시공 조건과 검사 수준을 추적하기 쉽습니다. 적용해야 할 세부 기준은 프로젝트 시방서와 관련 국가·단체 규격, 구조 설계자의 지시에 따라 확인해야 합니다.

현장 체크리스트

• 구조도와 접합 상세도, 용접기호, 변경 지시가 최신본인지 확인했는가?
• 강재의 강종, 두께, 부재 방향과 용접재료의 규격이 일치하는가?
• 접합면에 녹, 기름, 수분, 도장과 절단 찌꺼기가 남아 있지 않은가?
• 개선 각도, 루트 간격, 부재 정렬과 가용접 상태가 적정한가?
• 예열 필요 여부와 측정 방법, 용접재료의 건조·보관 상태를 확인했는가?
• 용접 순서와 작업 자세가 변형 및 잔류응력을 줄이도록 계획되었는가?
• 바람, 비, 낮은 온도, 환기 부족 등 작업 환경에 대한 대책이 있는가?
• 용접기 접지, 케이블, 보호가스, 소화기와 추락 방지 설비를 점검했는가?
• 각 패스의 슬래그 제거와 외관 확인을 실시했는가?
• 지정된 비파괴검사와 치수검사, 보수검사 결과를 기록했는가?
• 검사 완료 후 표면 처리, 방청도장 또는 내화피복을 적절히 복구했는가?
